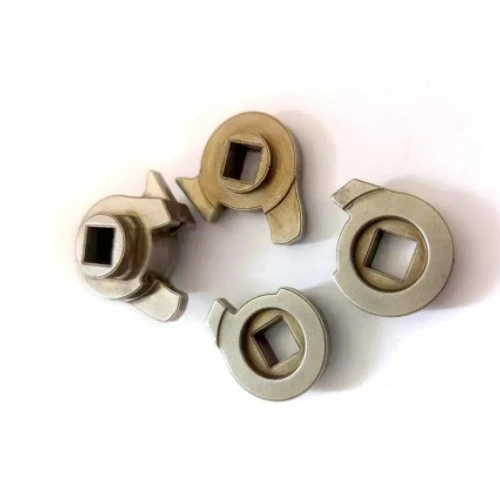

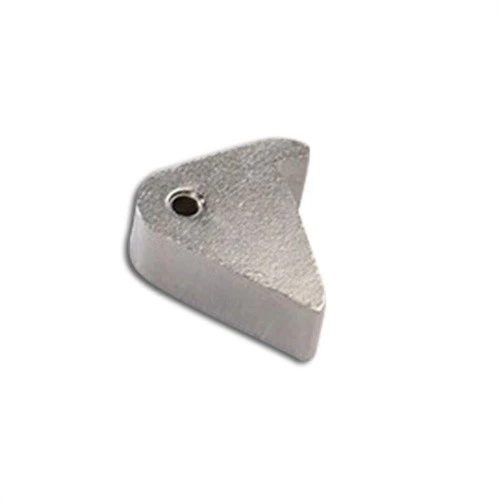

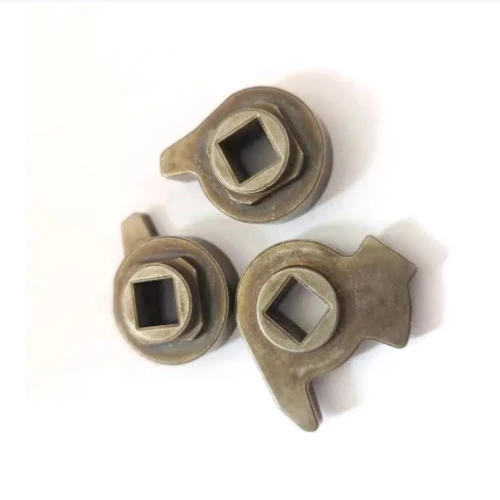

Kilit Gövdesi Çatal PM Parçaları

Ürün Açıklaması

【Teknik alan】

Faydalı model, kilit endüstrisi ile, özellikle bir kilit için bir vites çatalının debriyaj kontrol mekanizması ve bunun bir hırsızlığa karşı kilidi ile ilgilidir.

【Arka Plan Tekniği】

Şu anda, piyasadaki hırsızlığa karşı kilitlerin çoğu süreç açısından karmaşık, maliyeti yüksek ve performans açısından tektir. Manuel kilit açma yönünü kendi odanızın özelliğine göre değiştirmek isterseniz, ya kilit gövdesini kapıdan çıkarıp farklı bir çatal tertibatı ile değiştirmeniz ya da yeni bir kilit alıp yerine takmanız gerekir ki bu normal değildir. çalıştırması çok zor ama aynı zamanda çok zaman alıyor ve profesyonellerin tamamlamasını gerektiriyor.

Ek olarak, mevcut Kilit Gövdesi Çatal PM Parçaları cihazının debriyaj kontrol parçasının, kolun bağlantı kilidinin açılması tamamlandıktan sonra strok kontrolü için kontrol cihazını başlatması gerekir ve otomatik olarak sıfırlanamaz, bu da bütünün karmaşık bir yapısına neden olur. bağlantı kontrol cihazı ve uzun süreli kullanım. , Sık bakım gereklidir, bu da tüm ürünün güvenliğinin ve güvenilirliğinin zayıf olmasına neden olur.

【Teknik Gerçekleştirme Unsurları】

Faydalı model, basit bir işlem, düşük maliyetli, ayarlanabilir manuel kilit açma yönü ve yüksek güvenilirliğe sahip bir kilitleme vites çatalı için bir debriyaj kontrol mekanizması ve hırsızlığa karşı bir kilit sağlar; bu, kapı kilidini kapının dışında bir adımda hızla açabilir.

Faydalı modelin teknik problemini çözdüğü teknik şema şu şekildedir:

Bir ana dişli, bir üst kadran, bir geri vites tespit vidası, bir orta kadran ve bir alt kadrandan oluşan, bir kilit için vites çatalı için bir debriyaj kontrol mekanizması, geri vites tespit vidası orta kadranın üst veya alt tarafına sabitlenmiştir ve ana dişli Koaksiyel manşon, şeftali kadranının üst tarafında yer almaktadır;

Orta kadranlı şeftalinin merkez seti, üst ve alt uç yüzlerle aynı hizada düzenlenmiş ve belirli bir açıda bağlanmak için silindir şeklinde dönen merkezi bir döner blok ile donatılmıştır. Üst kadran şeftali ve alt kadran şeftali, sırasıyla orta kadran şeftali merkezine koaksiyel olarak yerleştirilmiştir Dönen bloğun üst ve alt taraflarında, kolay kurulum ve üst kadran ile merkez dönen arasında bağlantı için kare kol delikleri vardır. aynı eksen üzerinde katmanlar halinde üst üste bindirilmiş alt kadranın bloğu ve merkezi;

Orta kadranlı şeftalinin dış kenar tarafı, merkezi dönen bloğa takılan veya buradan ayrılan bir kavrama pimi ile donatılmıştır ve karşılık gelen orta kadranlı şeftalinin dış kenarı, kavramaya yüklenen bir kılavuz delik ile radyal olarak sağlanır. orta kadran şeftali dışından pim ve merkezi dönen blok radyal olarak düzenlenmiştir. Merkezi döner bloğun dönüşünü yönlendirmek için kılavuz delikten sokulan kavrama piminin ucuyla birlikte çalışan bir dönüş sınırlayıcı oluk vardır. Kılavuz delik ayrıca debriyaj pimine takılır ve normalde debriyaj piminin ucunu merkezden uzağa doğru döndürmek için iter. Bloğun limit oluğundaki kendinden gerilen yay, debriyaj piminin orta kısmının dış kenarı, kılavuz deliğindeki kendinden gerimeli yayını ve karşılık gelen kılavuz deliği dış portunu sınırlamak için bir adım sınır halkası ile donatılmıştır. debriyaj piminin geçişini kolaylaştırmak için takılır ve sabitlenir. Serbestçe çıkıntı yapan ve debriyaj pimini ve kendinden gerilen yayı adım sınır halkası aracılığıyla kılavuz deliğe sabitleyen sızdırmazlık parçası;

Debriyaj pimi, merkezi döner bloktan, üst kadrandan ayrıldıktan sonra, orta kadranı, üst kadranı ve alt kadranı senkronize bağlantıda döndürmek için dış kuvvetin baskısı altında merkezi döner bloğa yerleştirilir. alt kadran sırasıyla Serbestçe çevirin.

Ayrıca, merkezi döner bloğun dış kenarı radyal olarak dışarı doğru çıkıntı yapar ve bir çıkıntı ile sağlanır ve merkezi döner blok ile birlikte çalışan ilgili merkez kadranın merkez deliğinin iç duvarı radyal olarak içe doğru girintilidir ve bir çıkıntı ile sağlanır. çıkıntı ile işbirliği yapar. Merkezi dönen bloğun sapma açısını sınırlamak için kullanılan yay şeklindeki sapma sınırlayıcı oluk.

Ayrıca, merkezi döner blok üzerindeki dönme sınırlayıcı oluğun zıt yönündeki dış kenar, radyal olarak dışarı doğru çıkıntı yapan bir çıkıntı ile sağlanır ve karşılık gelen merkez kadranın merkezi döner blok ile eşleştiği merkez deliğin iç duvarı girintilidir. radyal olarak içe doğru. Merkezi dönen bloğun sapma açısını sınırlamak için çıkıntı ile işbirliği yapan yay şeklinde bir sapma sınırlayıcı oluk vardır.

Ayrıca, orta kadranın dış kenarı da, mandallı sürgü tertibatının uzamasını ve geri çekilmesini kontrol etmek için kilitteki mandallı sürgü tertibatının arka ucuna temas eden bir mafsallı uzatma plakası ile uzatılır.

Bir eğik dil tertibatı, bir kare dil tertibatı, bir üst gökyüzü kancası, bir alt cennet toprak kancası, bir kilit silindiri kadranı, bir kilit gövdesi kabuğu ve bir kilit için vites çatalı kavrama kontrol mekanizmasına sahip bir hırsızlığa karşı kilit kilit gövdesi kabuk cihazında düzenlenen vites çatalı ve vites çatalı cihazı ile kare zıvana tertibatı arasında bir mafsallı bağlantı ilişkisi oluşturan mafsallı cihaz. Üst ve alt cennet ve toprak kancaları, kilit gövdesi kabuğunun arka tarafına takılır ve kare zıvana tertibatı tarafından tahrik edilir. Üçü birlikte uzatılır veya kilitte saklanır. vücut kabuğu; bununla karakterize edilen,

Kilit Gövdesi Çatalı PM Parçaları cihazı bir ana dişli, bir üst kadran, bir geri vites sabitleme vidası, bir orta kadran ve bir alt kadran içerir, ters tespit vidası orta kadranın üst veya alt tarafına sabitlenir ve ana dişli üst kadran şeftali üst tarafında eşmerkezli ayarlanır; orta kadranlı şeftalinin merkez kovanı, üst ve alt uç yüzlerle aynı hizada olan ve belirli bir açıyla bağlanmak için silindir şeklinde dönen merkezi bir döner blok ile donatılmıştır. Üst kadran şeftali ve alt kadran şeftali sırasıyla Koaksiyel set, merkezi kadranın merkezi döner bloğunun üst ve alt taraflarına yerleştirilir ve üst kadran, merkezi döner blok ve alt kadranın merkezi sırasıyla Karşılıklı montaj ve bağlantıya uygun kare kulplar mevcuttur. delik;

Orta kadranlı şeftalinin dış kenar tarafı, merkezi dönen bloğa takılan veya buradan ayrılan bir kavrama pimi ile donatılmıştır ve karşılık gelen orta kadranlı şeftalinin dış kenarı, kavramaya yüklenen bir kılavuz delik ile radyal olarak sağlanır. orta kadran şeftali dışından pim ve merkezi dönen blok radyal olarak düzenlenmiştir. Merkezi döner bloğun dönüşünü yönlendirmek için kılavuz delikten sokulan kavrama piminin ucuyla birlikte çalışan bir dönüş sınırlayıcı oluk vardır. Kılavuz delik ayrıca debriyaj pimine takılır ve normalde debriyaj piminin ucunu merkezden uzağa doğru döndürmek için iter. Bloğun dönme sınırlayıcı yivindeki kendinden gerilen yay, debriyaj piminin orta kısmının dış kenarı, kendinden gerilen yayı kılavuz delikte sınırlayan bir adım sınırlayıcı halka ve karşılık gelen kılavuz deliği dış ile donatılmıştır. bağlantı noktası, debriyaj piminin geçmesini kolaylaştırmak için kurulur ve sabitlenir. Serbestçe çıkıntı yapan ve kavrama pimini ve kendiliğinden gerilen yayı adım sınır halkası aracılığıyla kılavuz deliğe sabitleyen sızdırmazlık parçası sayesinde; alt kadran, kapının iç tarafına yerleştirilmiştir ve orta kadranın uzatılmış ucu, eğik zıvana tertibatı ile temas halindedir. Eğik dil tertibatının uzamasını ve geri çekilmesini kontrol edin; debriyaj pimi, orta kadranın, üst kadranın ve alt kadranın takip bağlantısı ile senkronize dönüşünü sağlamak için dış kuvvetin itmesi altında merkezi dönen bloğa yerleştirilir ve debriyaj pimi merkezden uzağa döner. blok, üst kadran ve alt kadran serbestçe dönebilir;

Geçiş cihazı bir orta vites çatalı ve bir transmisyon dişlisi içerir, orta vites çatalı ve transmisyon dişlisi üst üste bindirilir ve sabitlenir ve senkronize olarak döner, transmisyon dişlisi vites çatalı cihazının ana dişlisi ile birbirine geçer ve orta vites çatalı sağlanır Çıkıntı yapmak için iten kare bir dil tertibatı ile Kilit gövdesi kabuğunun itme-çekme kolunu geri alın veya geri alın, vites çatalı cihazının ana dişlisi, uzatmayı ve geri çekmeyi kontrol etmek için şanzıman dişlisi boyunca kendisiyle senkronize olarak dönen orta vites çatalını çalıştırır. kare dil düzeneğinin;

Kapı kapının içinde kilitlendiğinde, vites çatalı cihazının üst kadranı, ana dişliyi ve şanzıman dişlisini döndürmek için saat yönünün tersine döner ve kontrol şanzıman dişlisi, kare dil tertibatını kilit gövdesinden dışarı doğru uzatmak için çalıştırır. kapıyı kilitlemek için vites değiştirme cihazının orta vites çatalı; Kapıyı kilitlerken, mafsal cihazının orta çatalı, kapıyı kilitlemek için kare dil tertibatını kilit gövdesi kabuğunun dışına sürmek için kilit silindiri döndürülerek doğrudan saat yönünün tersine sürülür; Kapıyı kilitlemek için esnetmek üzere kare zıvana tertibatını sürmek için çevirin;

Kapıyı açarken, vites çatalı cihazının üst kadranını saat yönünde aşağı doğru çevirin. Ters yön tespit vidası orta kadranın üst tarafına sabitlendiğinde, üst kadran orta kadranı yön tespit vidasının aşağı doğru çıkıntı yapan kısmından iter. Döndürün, merkez kadran ana dişliyi ve şanzıman dişlisini dönmeye yönlendirir ve kare zıvana tertibatının geri çekilmesini kontrol etmek için şanzıman dişlisiyle senkronize olarak dönen merkez vites çatalını çalıştırır. Merkez kadran döndüğünde, eğik zıvana tertibatını kare dili gerçekleştirmek için içe doğru geri çekmeye yönlendirir. Bileşen ve mandal bileşeni, kapıyı aynı anda açmak için geri çekilir.
