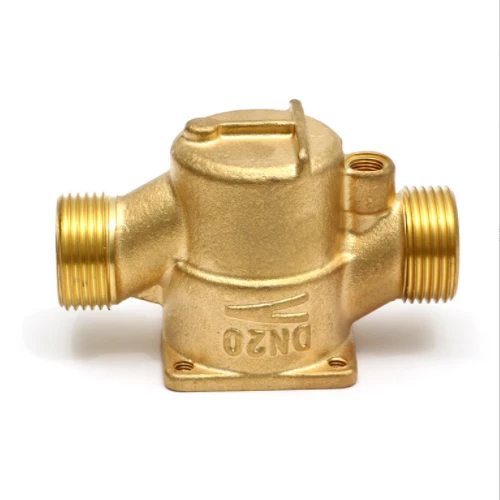

Pirinç Solenoid Vana Vana Gövdesi Yerçekimi Döküm
2W pirinç solenoid valf, firmamız tarafından özenle üretilen bir solenoid valftir. Kaliteyi garanti ederken, fiyatı da oldukça makuldür ve ayrıca çok kapsamlı bir satış sonrası hizmeti de sunuyoruz. Bu ürünü firmamızdan seçmeniz sizi kesinlikle hayal kırıklığına uğratmayacaktır.
ürün tanıtımı
|
Pirinç solenoid vana vana gövdesi yerçekimi dökümü |
|||||||
|
Öğe |
Malzeme |
Üretim süreci |
Sinterleme Sıcaklığı |
Kalıba dökmek |
Gelenek |
||
|
Pirinç solenoid vana vana gövdesi yerçekimi dökümü |
pirinç |
Yatırım dökümleri |
880 derece |
Özelleştirilebilir |
Evet |
||
|
Mevcut Malzemeler |
Düşük karbonlu paslanmaz çelik, titanyum alaşımı (Ti, TC4), bakır alaşımı, tungsten alaşımı, sementit karbür, yüksek sıcaklık alaşımı (718, 713) |
||||||
|
Pürüzsüzlük |
Boyutsal doğruluk |
Ürün yoğunluğu |
Görünüm tedavisi |
Uygun ağırlık |
|||
|
Standart Ra6.3-12.5, özel Ra3.2 |
CT{{0}} sınıfı, müşteri gereksinimlerine göre sınır toleransı ±0,10'a ulaşabilir |
8.9 |
Müşteri ihtiyaçlarına göre |
0.08G -5KG |
|||
Pirinç solenoid vana gövdesi ve su camı yatırım döküm parçalarının üretim süreci
2W pirinç solenoid vana, firmamız tarafından özenle üretilen bir solenoid vanadır. Kaliteyi garanti ederken, fiyatı da oldukça makuldür ve ayrıca çok kapsamlı bir satış sonrası hizmeti sunuyoruz. Bu ürünü firmamızdan seçmeniz sizi kesinlikle hayal kırıklığına uğratmayacaktır. Pirinç solenoid vanalar, çeşitli hafif ve ağır endüstriyel koşullar ve ayrıca boru hatları inşa etmek için uygundur. Elektromanyetik vanalar, kimya mühendisliği, sıvılaştırılmış petrol gazı, araç ve gemi üretim ekipmanları, su, petrol, bira, ilaç, güç, mekanik ekipman vanaları, elektronik endüstri vanaları, kentsel inşaat vanaları, endüstriyel boru hattı vanaları, genel bileşenler, endüstriyel ekipman, yangın koruma HVAC, filtrasyon ekipmanı, çevre koruma ekipmanı vb. gibi alanlarda yaygın olarak kullanılmaktadır.
|
Ürün adı |
2WPirinç Solenoid Vana |
|
Ürün modeli |
ZS |
|
Nominal çap |
DN2.5-50mm |
|
Basınç aralığı |
1,6 MPa |
|
gövde malzemesi |
Bakır, döküm demir, döküm çelik, paslanmaz çelik |
ürün tanıtımı
İki normalde kapalı solenoid valf, kapatmak için güç kesilir ve açmak için güç verilir. Ürün seri olarak üretilir, küçük hacimli, büyük akış hızına sahip ve geniş uygulama yelpazesine sahiptir,
Vana gövde malzemesi, bakır, SS304 paslanmaz çelik boru,
Ortam sıcaklığı {{0}} derece C ile 65 derece C arasında, ortam sıcaklığı 0 derece C ile 120 derece C arasında
Basınç aralığı: maksimum basınç direnci 1.0MPA, çalışma basıncı 0-0.8MPA
Montaj: Vana üzerinde işaretli oka göre, keyfi olarak monte edilebilir. Hizmet ömrünü artırmak için bobini yukarı ve yatay olarak monte etmek en iyisidir.
Voltaj: AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V
Contalar: Farklı akışkanlara uygun anahtar kontrolü için NBR, VITON, EPDM vb. gibi çeşitli tipler kullanılabilir.
teknik parametreler
|
Örnek |
2W-2.5 |
2W-4 |
2W-10 |
ZS-15 |
2W-20 |
2W-25 |
2W-35 |
2W-40 |
2W-50 |
|
Sıvıların kullanımı |
Hava, su, yağ, sıcak su, gaz |
||||||||
|
Eylem modu |
Doğrudan eylem türü |
||||||||
|
tip |
Normalde kapalı ve normalde açık |
||||||||
|
Akış açıklığı mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
|
|
CV değeri |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Bağlantı noktası boyutu |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
Sıvı viskozitesini kullanarak |
20CST'nin altında |
||||||||
|
Basınç kullanın |
Su (sıcak su):0-10 hava:0-10 o:0-5Kgf/cm2 |
||||||||
|
Maksimum basınç direnci |
16kgf/cm2 |
||||||||
|
orta sıcaklık |
-5-120 derece |
||||||||
|
Voltaj aralığını kullanma |
±10% voltaj :AC220V AC110V DC24V Diğer voltajlar için fabrika ile iletişime geçin |
||||||||
|
Gövde malzemesi |
Pirinç paslanmaz çelik |
||||||||
|
Yağ keçesi malzemesi |
NBR veya VİTON |
||||||||
|
Boru çapı (G) |
Akış yolu (MM) |
Minimum basınç (MPA) |
Basınç(MPA) AC |
Basınç(MPA) DC |
Uzunluk * Genişlik * Yükseklik (MM) |
Malzeme kalitesi |
|
1/2 |
15 |
0 |
0.8 |
0.8 |
51*55*102 |
Bakır |
|
3/4 |
20 |
0 |
0.8 |
0.8 |
62*55*102 |
Bakır |
|
1 |
25 |
0 |
0.8 |
0.8 |
67*55*112 |
Bakır |
|
11/4 |
35 |
0 |
0.8 |
0.8 |
90*77*130 |
Bakır |
|
11/2 |
40 |
0 |
0.8 |
0.8 |
106*87*164 |
Bakır |
|
2 |
50 |
0 |
0.8 |
0.8 |
123*93*176 |
Bakır |
|
1/2 |
15 |
0 |
0.8 |
0.8 |
69*57*107 |
paslanmaz çelik |
|
3/4 |
20 |
0 |
0.8 |
0.8 |
73*57*115 |
paslanmaz çelik |
|
1 |
25 |
0 |
0.8 |
0.8 |
98*77*125 |
paslanmaz çelik |
|
11/4 |
35 |
0 |
0.8 |
0.8 |
115*87*1153 |
paslanmaz çelik |
|
11/2 |
40 |
0 |
0.8 |
0.8 |
121*94*162 |
paslanmaz çelik |
|
2 |
50 |
0 |
0.8 |
0.8 |
168*123*187 |
paslanmaz çelik |
|
Flanş bağlantısının özellikleri |
||||||
|
Kalibre |
Minimum basınç(mpa) |
Maksimum basınç(MPA) |
Uzunluk A(AA) |
Genişlik E(MM) |
Yükseklik HMM) |
|
|
15 |
0 |
0.8 |
107 |
95 |
150 |
paslanmaz çelik |
|
20 |
0 |
0.8 |
107 |
102 |
150 |
paslanmaz çelik |
|
25 |
0 |
0.8 |
138 |
108 |
165 |
paslanmaz çelik |
|
32 |
0 |
0.8 |
149 |
131 |
200 |
paslanmaz çelik |
|
40 |
0 |
0.8 |
160 |
141 |
220 |
paslanmaz çelik |
|
50 |
0 |
0.8 |
186 |
160 |
240 |
paslanmaz çelik |
|
notlar |
Normal tip normalde kapalıdır, lütfen normalde açık tipi ayrı olarak belirtin ve patlamaya dayanıklı tip EX sembolü ile işaretlenmiştir. |
|||||
Olası arızalar ve bunların giderilmesi için yöntemler
|
Bela |
Çekim |
Hata nedenlerine yönelik yöntemler |
|
elektriği açmak Solenoid valf açılamıyor. |
Güç kaynağı voltajı çok düşük Bobinin yanması orta basınç çok düşük |
Voltajı kullanım aralığına ayarlayın Bobini değiştirin Boru hattı ortamının basıncını artırın |
|
Gücü kapatın Vana kapatılamıyor veya zayıf kapanıyor |
Orta basınç çok yüksek Membran hasarlı veya yabancı cisim sıkışmış Diyaframın üstündeki kule yayının sapması |
boru hattı ortamının basıncını azaltır Yabancı cisimleri çıkarmak için yeni bir diyaframla değiştirin Yeniden konumlandırma kurulumu |
Kurulum Talimatları:
1. Takarken, solenoid valf bobini yukarı bakmalı ve dikey konumda tutulmalıdır. Solenoid valf üzerindeki ok veya işaret, boru hattının akış yönüyle tutarlı olmalı ve sıçrama veya sızıntı olan alanlara takılmamalıdır.
2. Solenoid valfin çalışma ortamı temiz ve partikül kirliliklerden arındırılmış olmalıdır. Solenoid valf bileşenlerinin yüzeyindeki kir ve filtreler düzenli olarak temizlenmelidir.
3. Solenoid valf arızalandığında, solenoid valfi zamanında izole etmek ve sistemin normal çalışmasını sağlamak için bir bypass cihazı takmak en iyisidir.
4. Borulu sistemlerde branşmana takılan solenoid vananın çapı, ana boru hattı vanasının çapından küçük olmalıdır.
5. Solenoid vanayı takmadan önce boru hattı iyice temizlenmelidir. Vananın önüne filtre ve buhar boru hattına tahliye vanası takılması önerilir.
6. Buhar yoğuşması, kirlilikler vb.'nin vananın içine çökerek çalışmasını engellemesini önlemek için vanalar boru hattının alçak girintilerine monte edilmemelidir.
7. Patlayıcı tehlikeli durumlarda normal tip kullanılamaz.
8. Boru hattı rijitliğinin yetersiz olması durumunda, solenoid valfin çalışmasından kaynaklanan titreşimi önlemek için boru hattının bir braket yardımıyla valfin önüne sabitlenmesi önerilir.
9. Montajdan önce ürün etiketini dikkatlice okumanız, kullanım kılavuzunu dikkatlice okumanız ve ürünün kullanım koşullarına uygun olup olmadığını tespit etmeniz önemlidir.
10. Boru hattı basıncını gözlemlemek için solenoid vananın ön ve arka boru hatlarına basınç göstergeleri takılmalıdır.
Kullanım ve bakım talimatları
1. Kullanım ünitesine, kullanım ve bakımdan sorumlu olacak özel bir kişinin atanması önerilir.
2. Solenoid vananın montajı yapıldıktan sonra, resmi olarak kullanıma sunulabilmesi için ortamla birkaç deney yapılması ve normal olduğunun teyit edilmesi gerekir.
3. Büyük vananın iç ve dış kısmını ve armatürün emiş yüzeyini düzenli olarak temizleyin. Sızdırmazlık yüzeyine zarar vermemeye dikkat edin.
4. Solenoid valf uzun süre kullanılmadığında, valfin önündeki manuel valf kapatılmalıdır. Tekrar etkinleştirildiğinde, buhar solenoid valfi kondensatı temizlemeli ve birkaç deneme eylemi gerçekleştirmelidir. Sadece anahtar normale döndükten sonra kullanıma alınabilir.
5. Solenoid vana boru hattından çıkarıldığında ve kullanılmadığında iç parçaları silinerek temizlenmeli ve basınçlı hava ile saklanmalıdır.
6. Uzun süreli kullanımlarda piston ile valf yuvası arasındaki conta iyi değilse pistonun sızdırmazlık yüzeyi tekrar taşlanarak düzeltilebilir ve daha sonra valf yuvası ile taşlanabilir.
7. Çalışırken, vananın önündeki ve arkasındaki basınç göstergelerine dikkat edilmelidir. Çalışma basıncı nominal basıncı aşmamalı ve çalışma basınç farkı nominal basınç farkı aralığında olmalıdır. Çalışma basıncı nominal basıncı aştığında veya çalışma basınç farkı nominal farkı aştığında, solenoid vana durdurulmalı ve solenoid vananın patlamasını ve sızdırmasını önlemek için ön ve arka manuel vanalar kapatılmalıdır.
Sipariş Bildirimi
1. Sipariş verirken lütfen modeli, nominal çapı, nominal basıncı, çalışma ortamını, çalışma basınç farkını, ortam sıcaklığını, güç kaynağı voltajını ve frekansını ve ortam viskozitesini belirtin.
2. Solenoid valfin normal çalışma sırasındaki voltajı 220V'tur. Bu aralığı aşarsa, lütfen sipariş verirken voltaj dalgalanmasını belirtin. Güç kaynağı voltajının diğer özellikleri özel olarak sipariş edilebilir.
3. Vananın açılma süresi 12 saatten fazlaysa, lütfen normalde açık bir solenoid vana seçin. Çevrede yanıcı ve patlayıcı maddeler varsa, lütfen patlamaya dayanıklı solenoid vanaları seçin
Kullanım durumu çok önemli olduğunda veya ortam karmaşık olduğunda lütfen mümkün olduğunca tasarım çizimleri ve ayrıntılı parametreler sağlayın, Fengquan Şirketi'ndeki uzmanlarımız sizin için bunları inceleyip kontrol edecektir.
Biz Pirinç solenoid vana vana gövdesi yerçekimi döküm üreticisiyiz, daha fazla bilgiye ihtiyacınız varsa lütfen bizimle iletişime geçin!
